My Faulty EPSON Projector 2
Thank you to @RMM31 for the prompt response to my post and the troubleshooting guide you provided. I felt honoured having a whole post with video directed specifically to me. It took me this long to reply because I had to understand and follow the instructions in the information-rich video you incorporated in the post.
Troubleshooting
In this post, I was set to follow @rmm31 guideline in the troubleshooting of my EPSON EMP-S5 LCD Projector
| Name of appliance: | Projector |
|---|---|
| Brand: | EPSON |
| Type | LCD Projector |
| Model: | EMP-S5 |
| Power | 100-240 V~ |
| 50/60Hz, @1.2A |

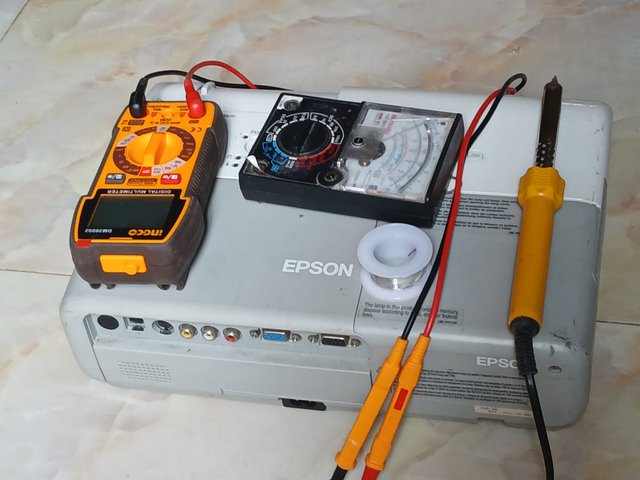

I had my digital and analogue meter ready and waiting with a wound of soldering lead and a soldering iron and the readiness to explore and discover.
As mentioned in my previous post, the projector has been unused for more than a year now because it had a suspected power problem. I felt it was time to power it and confirm if its condition is now worse. I got its power cable and powered it...
I did not know what to expect, so I kept the camera running to capture that big pop or wrack it could make. I have had that experience powering a faulty device, either a popping capacitor or a shattering MOSFET. But instead, I got a surprise. There was no such thing. Instead, the power indicator on the controls came up blinking green, then it turned amber, and the internal fan started buzzing. Then came that sparking sound like an electric arcing, intermitently hissing and zapping as if triggered by an attempt to start.
I disconnected the projector, opened it up and noticed a safety interlock detector switch. I used a small metal to induce a "cover-closed" signal and powered the projector again to see for myself.

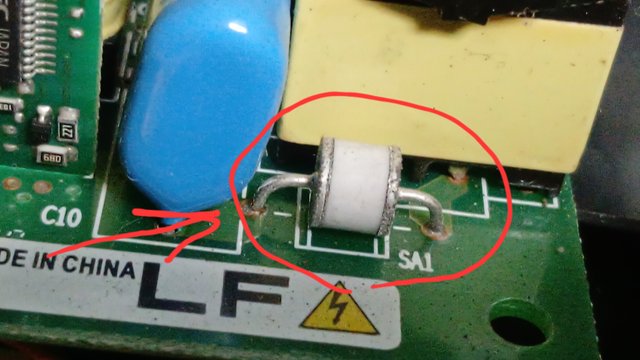

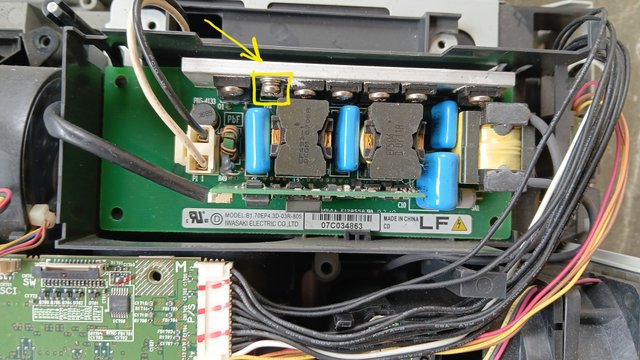

A component I later identified as a Gas Discharge Tube was the one lighting up and producing flashes of light and the arcing sound. This component is found on the board I previously presented as the power unit of the projector. But when closely inspected, the whole board is a sub-power that controls a lamp. That component that looked missing is a small component that looks like a thermocouple

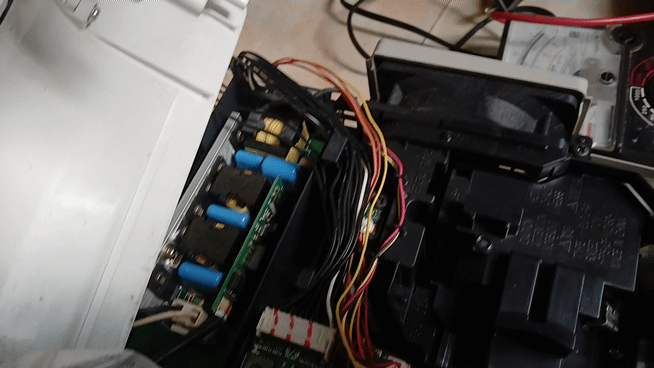

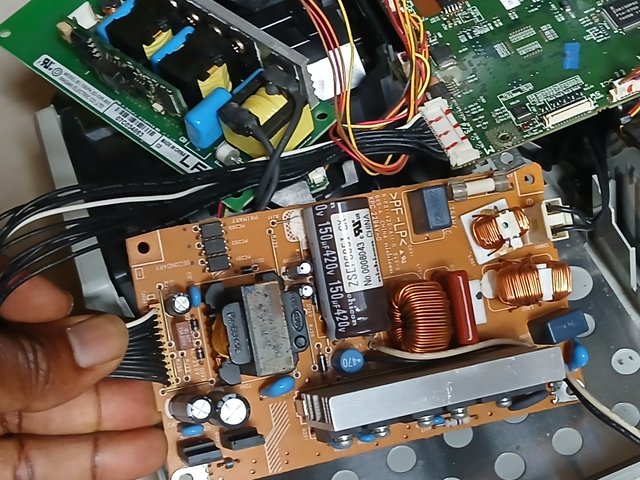

The real power unit is one level below it. I had to dig down to get to the main power unit.
With the new adjustment and behaviours, I am reevaluating my previous diagnosis. Assuming these are the most current and accurate information to work with.
Diagnosis:
Based on page 39 of the EPSON EMP-X5/S5 User's Guide, under the troubleshooting section, we have power indicator red problems.

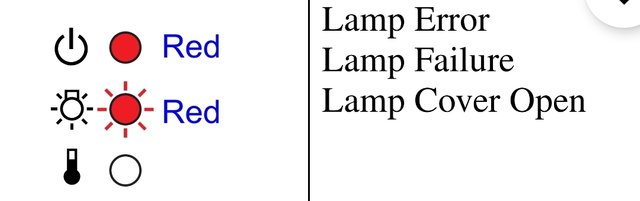

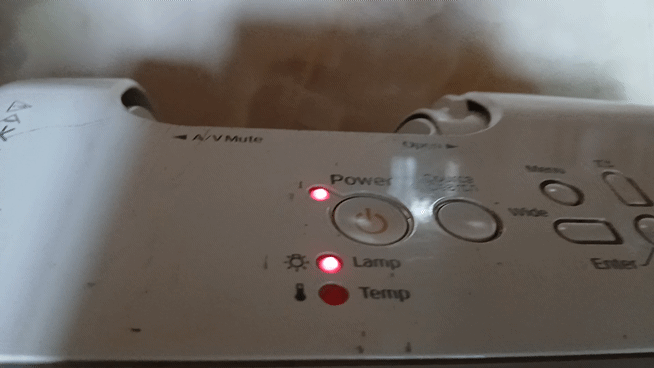

The lamp temperature indicator is off, but the lamp indicator is blinking red while the power indicator is having a steady red light.
When the error is indicated by this indicator configuration, page 53 suggests we take out the lamp and check if it has any cracking.
If it is not cracked, it is suggested to clean the air filter and re-fit the lamp, then turn on the power.
In a situation where the error continues, replace the lamp with a new lamp and turn on the power.
But if after replacing the lamp the error continues, turn off the projector, disconnect it.
The document also states that this error could come as a result of a projector cover that is not properly closed. Or maybe the projector lamp is not securely installed.
Using the projector at an altitude of 1500 m or more could trigger this reaction, but this is not the case.
◉ Waiting for new instructions
While waiting for further instructions from you, here is a video showing most of the steps, activities and observations I described in this post
Conclusion and Invitation
The projector is not fixed yet but the new error it is presenting is one that is promising. The worst that could happen here is a faulty lamp that needs replacement. And I believe that is the next step to follow.
For more information on the user guide quoted in this post, follow this link.
https://www.projectorcentral.com/pdf/projector_manual_3949.pdf
I am now inviting @josepha, @okere-blessing and @rmm31.
Media Credit |
|---|
| Composer | @manuelhooks |
|---|---|
| Captured with | GalaxyA15 |
| Captured by | @manuelhooks |
| Entry type | Contest participation |
| Contest Link | Link |
| Organizer | @RMM31 |
| Community | Scouts y sus Amigos |
| Date | Sunday 6th July |
| (@) 2025 |
| Inglés y español |
|---|
Mi proyector EPSON defectuoso 2
Gracias a @RMM31 por la rápida respuesta a mi publicación y la guía de solución de problemas que proporcionaste. Me sentí honrado de tener una publicación completa con un video dirigido específicamente a mí. Tardé tanto en responder porque tenía que entender y seguir las instrucciones del video informativo que incluiste en la publicación.
Solución de problemas
En esta publicación, me propuse seguir las instrucciones de @rmm31 para la solución de problemas de mi proyector LCD EPSON EMP-S5.
| Nombre del dispositivo: | Proyector |
|---|---|
| Marca: | EPSON |
| Tipo | Proyector LCD |
| Modelo: | EMP-S5 |
| Alimentación | 100-240 V~ |
| 50/60 Hz, a 1,2 A |
Tenía mi medidor digital y analógico listo, con un cordón de plomo y un soldador, y muchas ganas de explorar y descubrir.
Como mencioné en mi publicación anterior, el proyector lleva más de un año sin usarse porque sospechaba que tenía un problema de alimentación. Pensé que era hora de encenderlo y confirmar si su estado era peor. Tomé el cable de alimentación y lo encendí...
No sabía qué esperar, así que dejé la cámara encendida para capturar ese gran ruido o golpeteo que podía hacer. Ya me ha pasado alimentar un dispositivo defectuoso, ya sea un condensador que salta o un MOSFET que se rompe. Pero, en cambio, me llevé una sorpresa. No había tal cosa. En cambio, el indicador de encendido de los controles parpadeó en verde, luego se volvió ámbar y el ventilador interno empezó a zumbar. Entonces se escuchó un chisporroteo, como un arco eléctrico, con siseos y zumbidos intermitentes, como si se hubiera activado al intentar arrancar.
Desconecté el proyector, lo abrí y vi un interruptor detector de bloqueo de seguridad. Usé un pequeño metal para inducir una señal de "cubierta cerrada" y volví a encender el proyector para comprobarlo.
Un componente que posteriormente identifiqué como un tubo de descarga de gas era el que se encendía y producía destellos de luz y el sonido de arco eléctrico. Este componente se encuentra en la placa que presenté anteriormente como la fuente de alimentación del proyector. Sin embargo, al examinarla detenidamente, la placa completa es una subfuente de alimentación que controla una lámpara. Ese componente que parecía faltar es un pequeño componente que parece un termopar.
La unidad de potencia real está un nivel por debajo. Tuve que excavar para llegar a la unidad de potencia principal.
Con el nuevo ajuste y comportamiento, estoy reevaluando mi diagnóstico anterior. Asumo que esta es la información más actualizada y precisa con la que puedo trabajar.
Diagnóstico:
Según la página 39 del Manual del usuario de la EPSON EMP-X5/S5, en la sección de solución de problemas, se observan problemas con el indicador de encendido rojo.
El indicador de temperatura de la lámpara está apagado, pero parpadea en rojo mientras que el indicador de encendido se mantiene fijo en rojo.
Si el error se debe a la configuración del indicador, la página 53 sugiere retirar la lámpara y comprobar si presenta alguna grieta.
Si no está agrietado, se recomienda limpiar el filtro de aire, volver a colocar la lámpara y encender el proyector.
Si el error persiste, reemplace la lámpara por una nueva y encienda el proyector.
Si después de reemplazar la lámpara el error persiste, apague el proyector y desconéctelo.
El documento también indica que este error podría deberse a que la tapa del proyector no esté bien cerrada o a que la lámpara no esté bien instalada.
Usar el proyector a una altitud de 1500 m o superior podría provocar esta reacción, pero no es el caso.
◉ Esperando nuevas instrucciones
Mientras espero más instrucciones, aquí les dejo un video que muestra la mayoría de los pasos, actividades y observaciones que describí en esta publicación.
Este es el circuito principal que alimenta el proyector
Conclusión e invitación
El proyector aún no está reparado, pero el nuevo error que presenta es prometedor. Lo peor que podría pasar es que la lámpara esté defectuosa y deba reemplazarse. Y creo que ese es el siguiente paso.
Para más información sobre la guía del usuario citada en esta publicación, sigan este enlace.
https://www.proyectores-lamparas.es/files/desc/manual-epson-emp-x5-es-25.pdf
Invito a @udyliciouz, @rubee2as1 y @eliany.
Créditos de los medios |
|---|
| Compositor | @manuelhooks |
|---|---|
| Traductor: | Google translate |
| Capturado con | GalaxyA15 |
| Capturado por | @manuelhooks |
| Tipo de participación | Participación en el concurso |
| Enlace del concurso | Enlace |
| Organizador | @RMM31 |
| Comunidad | Scouts y sus Amigos |
| Fecha | Domingo 6 de julio |
| (@) 2025 |
