Devolviéndole la vida a la máquina de afeitar de Joshdavid| Adaptación de Módulo 5vdc

Saludos Steemians amantes de las reparaciones.

Hace unas semanas conduje un concurso donde puse a disposición de todos los Steemians mis conocimientos como técnico. Este concurso permitió que los participantes interactuaran conmigo a fin de encontrarle solución a algún artefacto dañado, además de abrir la posibilidad de contactar fuera de Steemit a los Steemians que desearan mandar a reparar determinado dispositivo.

Dentro de esos Steemians que confiaron en mi conocimiento, estuvo presente @joshdavid.

Joshdavid me contactó vía WhatsApp para que lo ayudara a reparar una máquina de afeitar inalámbrica, me dijo que cuando la enchufó para ponerla a cargar echó humo. Eso me dejó intrigado, así que le dije que procediera a destapar la máquina para hacer una inspección visual.

Nuestra conversación se mantuvo por Whatsapp, enviaba imágenes, las revisaba y le iba indicando que pasos podía seguir.

_{Imágen cortesía de Joshdavid}

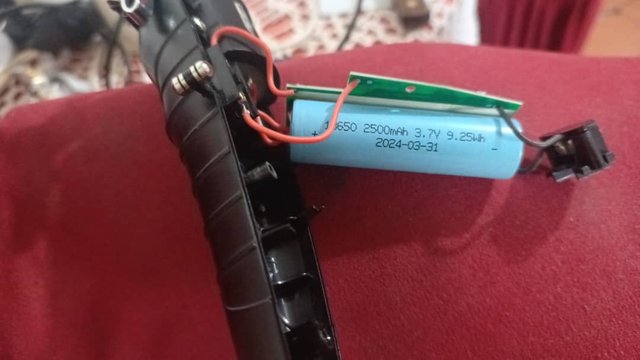

Al ver la estructura de la máquina, pude deducir que se trata de un circuito electrónico de 5 v DC. Entonces le pregunté ¿qué tipo de cargador utilizaste para cargarla?

Me enseñó un cable de corriente alterna con una conexión que le trajo confusión y por esa razón cometió el error de conectarla en la red eléctrica de corriente alterna. En el vídeo podrán ver los detalles.

Le pedí una fotografía de la placa, porque sí hubo humo, fué porque algo se fundió. Entonces me mandó la siguiente fotografía.

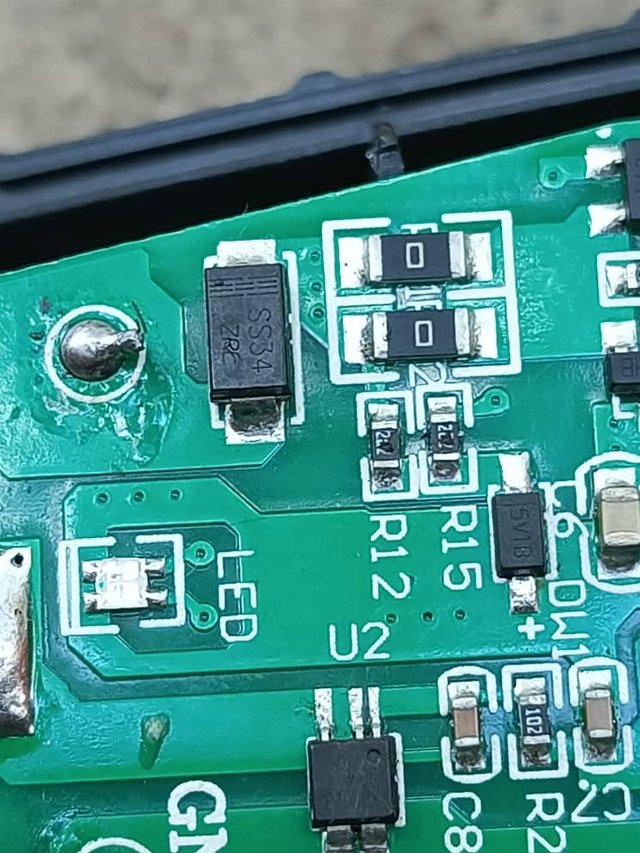

Aquí se puede ver claramente como 2 resistencias SMD se quemaron, están identificadas con la nomenclatura R12 y R15, ambas son de 2.2 ohm, eran componentes que evidentemente estaban dañados.

Debido a que para él resultaría difícil encontrar esos componentes dañados, le dije para que me hiciera llegar la máquina de afeitar, a los pocos días la tuve en mi mesa de trabajo.

Ahora podía revisarla más a fondo, resulta que además de esas resistencias tenía dañado un diodo, un MOSFET SMD y el controlador de carga que estaba perforado.

Los componentes que estaban dañados los fuí reemplazando, pero hubo un problema, porque 2 componentes eran difíciles de encontrar.

_{Controlador de carga para batería de litio 4057A}

El controlador 4057 y un MOSFET SMD, así que al encontrar está dificultad empecé a buscar otra solución.

Ingresé a una tienda de electrónica online para encontrar un módulo cuyas características fueran las siguientes:

1 Que trabajará con 5 Vdc

2 Que tuviera capacidad de carga de batería

3 Que manejara una salida de voltaje de 5 Vdc y mínimo 1 Amper

Estas eran las características del módulo original de la máquina de afeitar, solo que tenía un controlador de encendido y apagado integrado.

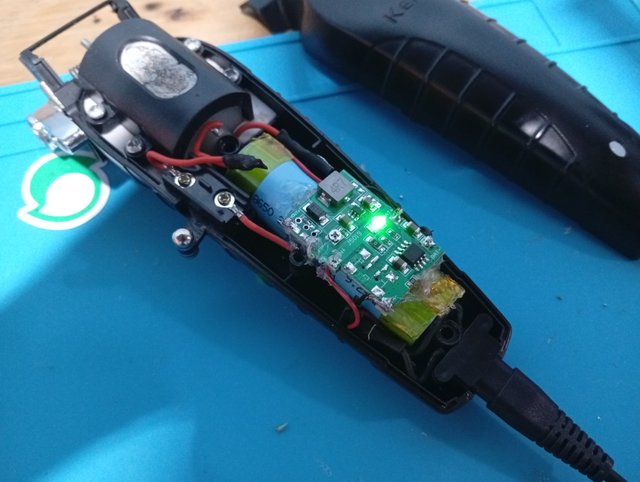

El módulo que me serviría de reemplazo no tenía esa función, sin embargo solo debía de hacerla en forma manual. Ahora les comparto el vídeo donde muestro cómo inició la reparación y luego la forma como le pude dar solución.

A veces existen otras alternativas que pueden resultar económicas, solo debemos aprender un poco sobre las tarjetas eléctricas y utilizarlas para que se adapten a nuestras necesidades.

Gracias @joshdavid por la confianza.

Todas las fotografías y videos fueron tomados con mi SmartPhone Redmi 14C.
