Reparación de Canaima Letras Rojas: Desmontaje de IC de Carga con cautín

Saludos para todos los amantes de las relaciones eléctricas.

Me siento a gusto compartiendo este contenido en la recién creada comunidad Steem for Electronic, una iniciativa creada por el amigo @imranhassan, a quien le deseo todo el éxito en est aventura.

Cómo ya es bien sabido, a lo largo de mis años en el mundo de las reparaciones me he dedicado a reparar todo tipo de artefactos, así que hoy les mostraré la reparación de una laptop muy popular en Venezuela.

Se trata de la Canaima Letras Rojas, está laptop la otorgó el gobierno nacional a los estudiantes de secundaria en el año 2018 aproximadamente. A pesar de tener muchos años, aún siguen funcionando.

Un profesor de mi hija me trajo este equipo con un problema de encendido, así que al hacer la revisión visual pude ver el primer problema.

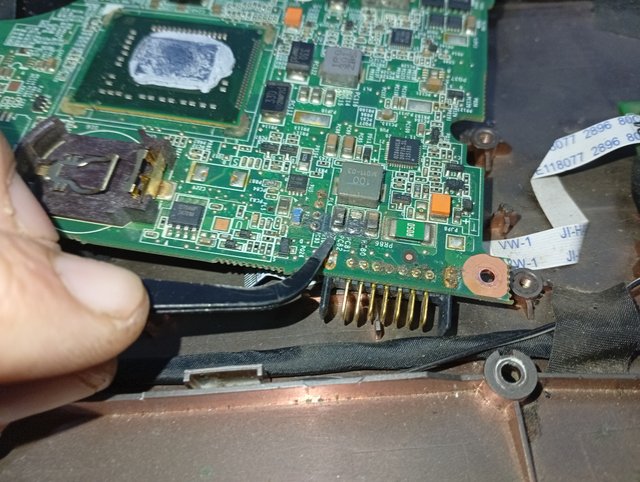

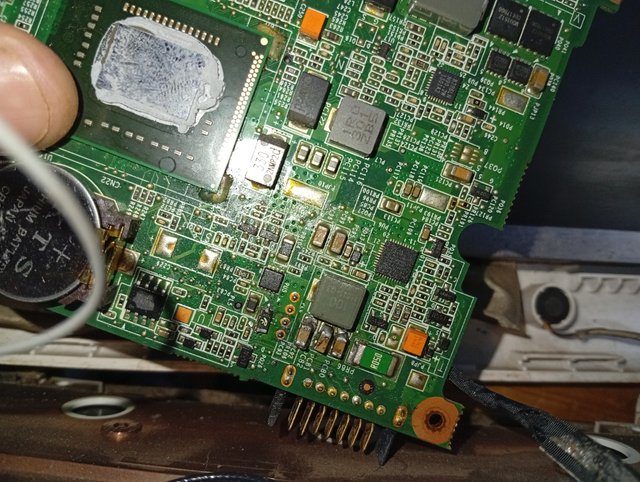

Un cortocircuito cercano a la salida de voltaje de carga de la batería, esta reparación la realicé ubicando componentes de otras placas de laptops de este modelo.

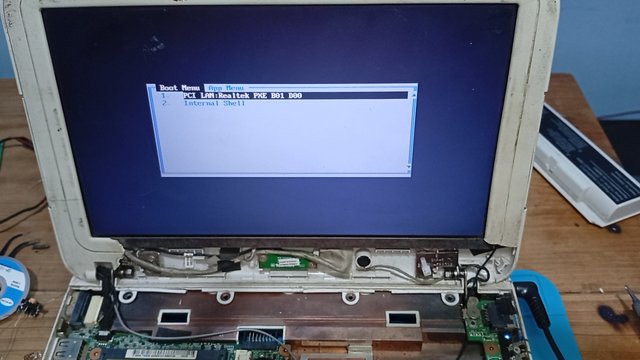

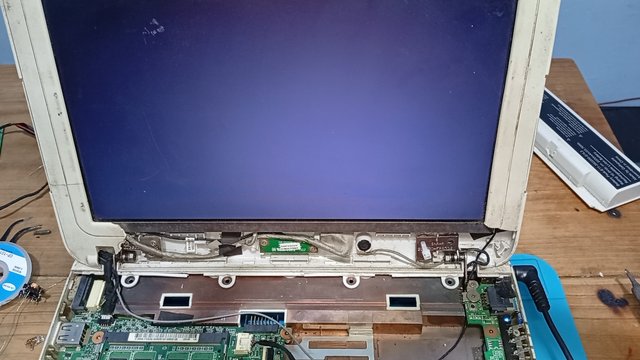

Pensaba que con esta reparación estaba todo listo, pero no fué así, la laptop encendió y eso era un gran avance porque la laptop no encendía, pero sucede que ahora se apagaba a los pocos segundos de haber encendido, además no detectaba la batería.

Así que procedi a realizar unas mediciones de voltaje para determinar sí l falla venía del controlador de carga, estaba casi seguro de que estaba dañado, por el hecho de recibir un cortocircuito de semejante magnitud.

En efecto, el IC de carga estaba dañado, este tipo de laptops tiene una opción para solventar este tipo de fallas, el procedimiento consiste en retirar el controlador de carga con una estación de calor, pero no cuento con una, así que lo haré con el cautín.

El trabajo lo grabé para que compartir el método que utilicé para desmontar el IC de carga de tipo SMD con un cautín, algo que podría ser imposible para otros técnicos que acostumbran a trabajar con estación de calor.

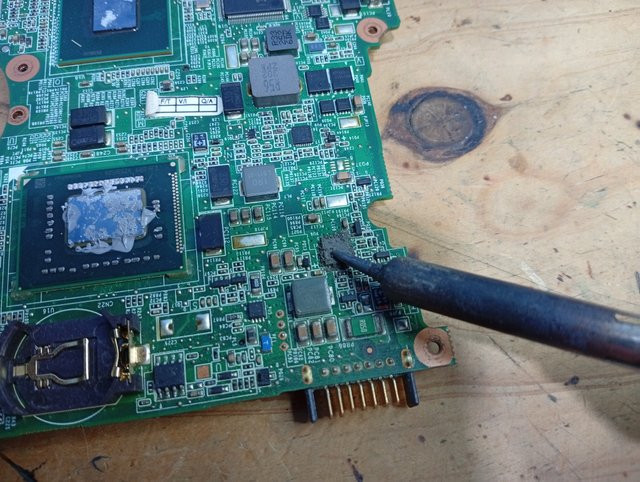

El procedimiento se lleva a cabo con un cautín de buena potencia, el mío es de 60 watts, lo coloqué a su máxima temperatura y empecé a raspar suavemente la superficie del integrado.

El material de este tipo de circuitos es compuesto de carbono y otros elementos más, los cuales se van desintegrando poco a poco con el calor.

No es necesario utilizar estaño en la primera fase, pero luego si se debe utilizar. Este paso a paso lo podrán ver en el vídeo.

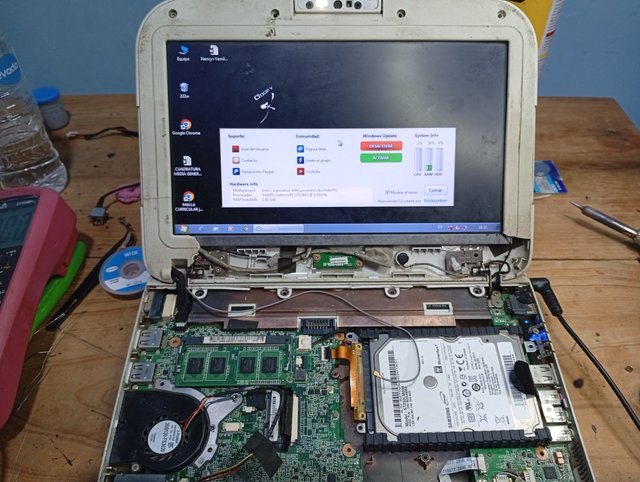

La reparación salió exitosa y pude ganar un nuevo cliente que además le hizo publicidad a mi trabajo, captando más profesores para hacerle este trabajo y otros más a sus laptops canaima.

Espero que esté contenido sea útil para los Steemians que realizan reparaciones de este tipo y sobre todo para los venezolanos que tienen este tipo de laptops.
