AUTOCAD para novatos y para expertos - versiones 13 hasta CIVIL3D 2019

En Venezuela, aunque les parezca extraño, la gran mayoría utilizamos AutoCAD en ingles, incluso recibimos cursos en ingles, algunos instalamos una versión en español o en nuestro idioma materno,- inclusive instalamos la mas reciente versión, pero trabajamos en una anterior-.
La razón: poder trabajar con cualquier versión y traducción de Autocad y estar actualizado con los grandes de AutoCAD o los que ya están probando versiones beta. Para lograr esto debemos saber que internamente AutoCAD, todos sus comandos se ejecutan en ingles Ejemplo: si le explico a un usuario en España, como hacer para borrar una linea, le digo que escriba en la linea de comandos > _erase, aunque el pueda presionar la tecla b (ruta rápida definida en el archivo acad.pgp),

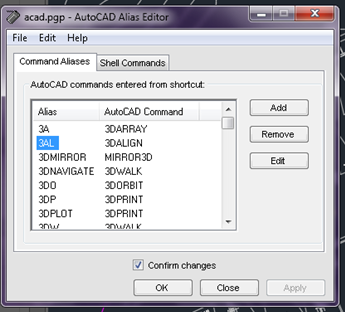

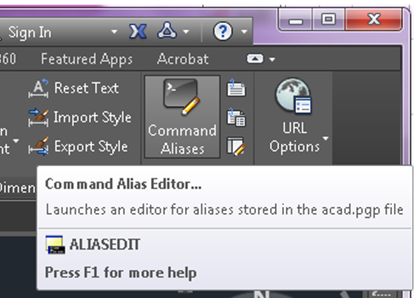

En resumen Aprenda a editar el archivo acad.pgp, (rutas rapidas de comandos- _aliasedit). Abre con el cualquier editor de texto ya que usa formato ASCII o vaya al menú desplegable del Editor de comandos:

Imagine que para dibujar una linea paralela aprendió con el botón equidistancia o tecla eq , me voy al archivo de alias (acad.pgp) y lo modifico Así: (busque la linea : O, *OFFSET; CAMBIE LA O POR EQ asi: EQ, *OFFSET)

Les presento parte del archivo propiedad de Autodesk, Inc.

O, *OFFSET; CAMBIE LA O POR EQ asi: EQ, *OFFSET

; The following are alternative aliases and aliases as supplied
; in AutoCAD Release 13.

AV, *DSVIEWER
CP, *COPY
DIMALI, *DIMALIGNED
DIMANG, *DIMANGULAR
DIMBASE, *DIMBASELINE
DIMCONT, *DIMCONTINUE
DIMDIA, *DIMDIAMETER
DIMED, *DIMEDIT
DIMTED, *DIMTEDIT
DIMLIN, *DIMLINEAR
DIMORD, *DIMORDINATE
DIMRAD, *DIMRADIUS
DIMSTY, *DIMSTYLE
DIMOVER, *DIMOVERRIDE
LEAD, *LEADER
TM, *TILEMODE

; Aliases for Hyperlink/URL Release 14 compatibility
SAVEURL, *SAVE
OPENURL, *OPEN
INSERTURL, *INSERT

; Aliases for commands discontinued in AutoCAD 2000:
AAD, *DBCONNECT
AEX, *DBCONNECT
ALI, *DBCONNECT
ASQ, *DBCONNECT
ARO, *DBCONNECT
ASE, *DBCONNECT
DDATTDEF, *ATTDEF
DDATTEXT, *ATTEXT
DDCHPROP, *PROPERTIES
DDCOLOR, *COLOR
DDLMODES, *LAYER
DDLTYPE, *LINETYPE
DDMODIFY, *PROPERTIES
DDOSNAP, *OSNAP
DDUCS, *UCS

; Aliases for commands discontinued in AutoCAD 2004:
ACADBLOCKDIALOG, *BLOCK
ACADWBLOCKDIALOG, *WBLOCK
ADCENTER, *ADCENTER
BMAKE, *BLOCK
BMOD, *BLOCK
BPOLY, *BOUNDARY
CONTENT, *ADCENTER
DDATTE, *ATTEDIT
DDIM, *DIMSTYLE
DDINSERT, *INSERT
DDPLOTSTAMP, *PLOTSTAMP
DDRMODES, *DSETTINGS
DDSTYLE, *STYLE
DDUCS, *UCSMAN
DDUCSP, *UCSMAN
DDUNITS, *UNITS
DDVIEW, *VIEW
DIMHORIZONTAL, *DIMLINEAR
DIMROTATED, *DIMLINEAR
DIMVERTICAL, *DIMLINEAR
DOUGHNUT, *DONUT
DTEXT, *TEXT
DWFOUT, *PLOT
DXFIN, *OPEN
DXFOUT, *SAVEAS
PAINTER, *MATCHPROP
PREFERENCES, *OPTIONS
RECTANGLE, *RECTANG
SHADE, *SHADEMODE
VIEWPORTS, *VPORTS

; Aliases for commands discontinued in AutoCAD 2007:
RMAT, *MATERIALS
FOG, *RENDERENVIRONMENT
FINISH, *MATERIALS
SETUV, *MATERIALMAP
SHOWMAT, *LIST
RFILEOPT, *RENDERPRESETS
RENDSCR, *RENDERWIN

; -- User Defined Command Aliases --
; Make any changes or additions to the default AutoCAD command aliases in
; this section to ensure successful migration of these settings when you
; upgrade to the next version of AutoCAD. If a command alias appears more
; than once in this file, items in the User Defined Command Alias take
; precedence over duplicates that appear earlier in the file.
; **********----------********** ; No xlate ; DO NOT REMOVE

[Fuente](ARCHIVO ACAD.PGP)
en las versiones mas nuevas:

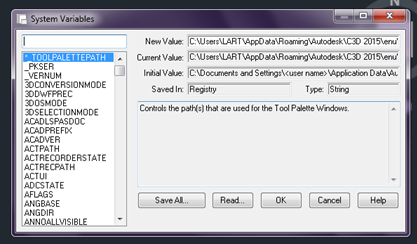

Aprenda a configurar las variables (_SETVAR).

Hay problemas que de ves en cuando nos suceden en el AutoCAD, sin importar la versión, esto pasa en AutoCAD anteriores al 13 hasta Civil3D 2019.

Uno de esos problemas es cuando se nos pierde la caja de dialogo.

Seguro que algún día les pasará y es mejor saberlo. _FILEDIA
en la linea de comandos escriba: _FILEDIA y coloque el valor 1 (presione enter)

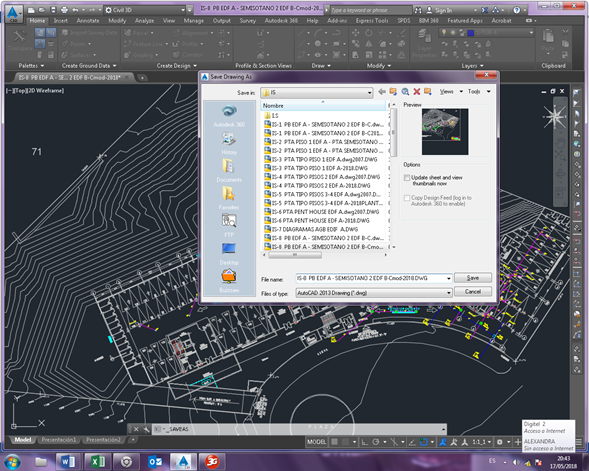

Vea que es importante para que cuando ud. vaya a guardar su dibujo con otro nombre, aparezca una caja de dialogo como la siguiente:

Otra similar a la anterior es la variable _PICKADD y _PICKAUT: no puedo seleccionar los dibujos creo que mi computadora se le contamino con un virus burlón.

_PICKADD

Controls whether subsequent selections replace the current selection set or add to it.

0 Turns off PICKADD. The objects and subobjects most recently selected become the selection set. Previously selected objects and subobjects are removed from the selection set. Add more objects or subobjects to the selection set by pressing SHIFT while selecting.
1 Turns on PICKADD. Each object and subobject selected, either individually or by windowing, is added to the current selection set. To remove objects or subobjects from the set, press SHIFT while selecting.
2 Turns on PICKADD. Each object and subobject selected, either individually or by windowing, is added to the current selection set. To remove objects or subobjects from the set, press SHIFT while selecting. Keeps objects selected after the SELECT command ends.

Abra cualquier dibujo y trate de seleccionar los objetos de diferentes maneras y pruebe las tres opciones, pero al final configurar en 2. y con respecto a _PICKAUT hagan lo mismo, pero hay 5 opciones.

BONUS.

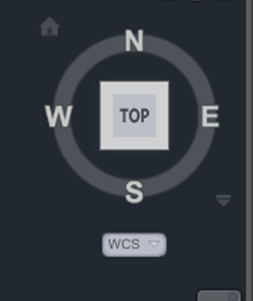

Esto me molesta,

Se quita de la siguiente manera:

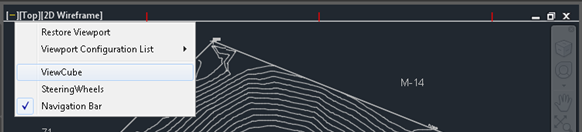

desactive el Viewcube.

Para la próxima entrega..."El calculo de áreas de AutoCAD son demasiado precisas" (ocho decimales), necesitamos precisión de pantalla como lo hace Excel, aunque esta hoja de calculo lo puede calcular con 20 decimales, le podemos CONFIGURAR que lo haga con dos. Por lo tanto los cálculos de determinantes hechos por calculadora serán diferentes a los de AutoCAD.
