Aperçu des débitmètres à turbine : principes, avantages et inconvénients

La mesure du débit d'eau, de gaz et d'huile est cruciale dans de nombreux secteurs, de l'industrie manufacturière à l'agriculture. Un débitmètre à turbine est un type de débitmètre couramment utilisé à cette fin. Une mesure précise du débit est essentielle pour contrôler les processus, gérer les ressources et garantir la conformité réglementaire. Cet article offre une compréhension complète des débitmètres à turbine y compris leurs avantages et leurs inconvénients.

Principes de fonctionnement

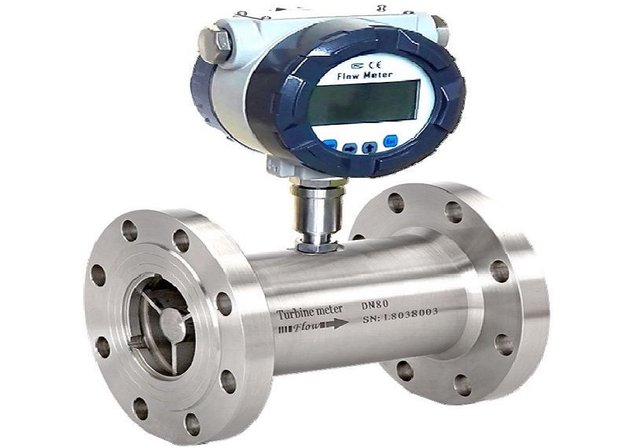

Les débitmètres à turbine fonctionnent selon le principe de la rotation de la turbine. Le fluide heurte les pales de la turbine, ce qui entraîne la rotation des rotors, directement proportionnelle à la vitesse du fluide. Ceci permet de mesurer le débit. La vitesse de rotation de la turbine est détectée par des capteurs, qui convertissent le mouvement mécanique en un signal électrique permettant de calculer le débit. Les industries de la chimie, du pétrole et du gaz, ainsi que du traitement de l'eau, utilisent ce type de débitmètre pour mesurer les liquides et les gaz.

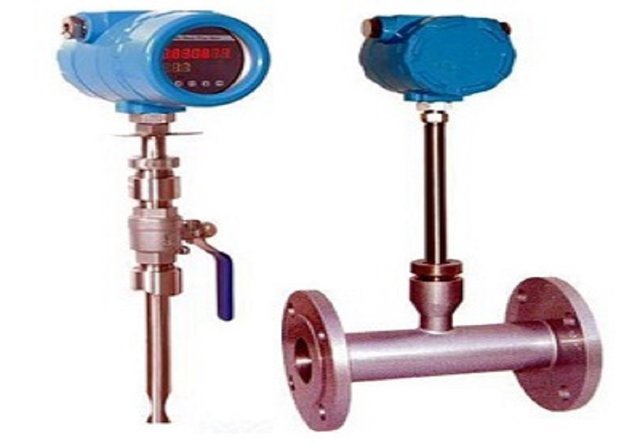

Il existe plusieurs types de débitmètres à turbine, notamment des modèles à insertion et en ligne. Les débitmètres à turbine à insertion s'installent dans les conduites existantes, tandis que les débitmètres à turbine en ligne s'intègrent directement aux pipelines. Le choix de la conception se fait en fonction de facteurs tels que la taille de la conduite, le débit et les propriétés du fluide. Pour s'adapter à différents types de fluides et conditions de fonctionnement, les débitmètres à turbine peuvent également être fabriqués à partir de différents matériaux, notamment l'acier inoxydable, le laiton ou le plastique.

Avantages des débitmètres à turbine

Un débitmètre à turbine présente plusieurs avantages par rapport aux autres débitmètres. L'un de ses principaux atouts est sa grande précision. Les débitmètres à turbine ont généralement une précision de 0,5 % à 1 % du débit réel. Ils sont donc idéaux pour des applications telles que le comptage transactionnel et le contrôle de procédé qui nécessitent une mesure précise du débit.

Les débitmètres à turbine présentent également une large plage de variation de débit. Cette plage décrit la plage de débits que le débitmètre peut mesurer avec précision. Un débitmètre à turbine présente généralement une plage de variation de débit de 10:1 ou plus, ce qui lui permet de gérer une large plage de débits sans compromettre la précision. Grâce à cette flexibilité, les débitmètres à turbine sont parfaits pour les applications à débits variables ou susceptibles de varier dans le temps.

Les débitmètres à turbine sont également idéaux pour les fluides à faible viscosité. Contrairement à d'autres technologies de débitmètres, notamment les débitmètres volumétriques, leur précision ne dépend pas de la viscosité du fluide. Résistants aux variations de propriétés des fluides, ils sont parfaits pour mesurer les fluides à faible viscosité, tels que l'eau et le gaz naturel.

Débitmètres à turbine : Inconvénients

L'un des principaux inconvénients des débitmètres à turbine est leur sensibilité aux impuretés présentes dans le fluide. Bien que les débitmètres à turbine présentent de nombreux avantages, ils présentent également des limites. Les fluides peuvent contenir des particules, des gaz ou des contaminants qui peuvent perturber la rotation de la turbine, entraînant des mesures de débit imprécises. Par conséquent, les débitmètres à turbine sont moins adaptés aux fluides contenant des impuretés ou des particules solides.

Des débits excessifs peuvent également endommager les débitmètres à turbine. Les turbines peuvent présenter une défaillance mécanique ou mesurer le débit de manière imprécise si elles tournent à une vitesse supérieure à leurs limites de conception en cas de débit élevé. De ce fait, les débitmètres à turbine peuvent ne pas convenir aux applications impliquant des débits très variables ou imprévisibles, car ils sont plus sensibles aux dommages.

Les pièces mobiles des débitmètres à turbine peuvent également s'user avec le temps, notamment dans les applications avec des fluides abrasifs. Une exposition prolongée à des fluides abrasifs ou corrosifs peut entraîner la dégradation de ses pales et de ses roulements, affectant ainsi sa précision et ses performances. Maintenir les débitmètres à turbine en bon état dans de tels environnements nécessite un entretien et des inspections réguliers afin d'atténuer ce problème.

Applications des débitmètres à turbine

Pour mesurer le débit de liquides et de gaz, les débitmètres à turbine sont utilisés dans diverses applications industrielles et commerciales. Dans l'industrie pétrolière et gazière, ils sont couramment utilisés pour les transactions commerciales et le comptage fiscal. Dans ces applications, les débitmètres à turbine sont essentiels pour garantir une mesure correcte du débit des fluides, ce qui a des conséquences financières importantes pour les parties concernées en raison de leur grande précision et de leur large plage de variation de débit.

Les systèmes de traitement et de distribution de l'eau constituent une autre application importante des débitmètres à turbine. Un débitmètre à turbine mesure le débit d'eau dans les canalisations, ce qui permet de surveiller la consommation d'eau, de détecter les fuites et d'optimiser les réseaux de distribution. Grâce à leur grande précision et à leur capacité à gérer une large plage de débits, les débitmètres à turbine sont parfaitement adaptés à ces applications critiques de gestion de l'eau.

Un débitmètre à turbine est également largement utilisé dans l'industrie agroalimentaire.Dans les industries pharmaceutiques et chimiques, la mesure précise des débits est essentielle pour maintenir la qualité des produits, optimiser l'efficacité de la production et garantir la conformité réglementaire. Les débitmètres à turbine sont utilisés pour le contrôle des procédés, le dosage et la gestion des stocks.

En conclusion

Pour mesurer le débit de liquides et de gaz dans un large éventail d'applications industrielles, les débitmètres à turbine constituent une technologie polyvalente et fiable. Ils sont particulièrement appréciés dans les secteurs où la précision de mesure est essentielle, en raison de leur grande précision, de leur large plage de variation de débit et de leur compatibilité avec les fluides à faible viscosité. Les débitmètres à turbine présentent toutefois des limites, notamment leur sensibilité aux impuretés et leur potentiel d'usure mécanique, qu'il convient de prendre en compte lors du choix d'un débitmètre.

En résumé, les débitmètres à turbine offrent de nombreux avantages, tels qu'une grande précision, une grande flexibilité et une compatibilité avec les fluides à faible viscosité. Cependant, ils présentent également des limites, telles que leur sensibilité aux impuretés et leur potentiel d'usure mécanique. Les utilisateurs peuvent prendre des décisions éclairées quant à l'adéquation des débitmètres à turbine à leurs besoins en matière de mesure de débit en comprenant le principe, les avantages et les inconvénients de cette technologie.
